以往，生產現場，人與機械的作業分離，而如今，人機交互協調工作，且操作員的安全意識也日益提高。

但是，作業現場仍使用安全功能易失效的開關，這是導致作業員陷入重大事故的原因之一。對此，本產品僅識別配對好的執行器，有效防止聯鎖功能失效，提高作業員的安全性。

此外，以往開關指示燈小，檢查生產設備柜門狀態較費時，造成再次啟動設備間隔長。為此，開關采用大而明亮的指示燈，以及可發光的執行器，方便作業員迅速確認柜門開閉，由此縮短停機時間，提高了設備運轉率。

01 產品特點

大而明亮的指示燈

顯示設備柜門開閉狀態

外形小巧，可與30mm的鋁型材匹配，卻裝備有大而明亮的指示燈。柜門未閉合時，指示燈變紅;與未閉合柜門相連的其他柜門，指示燈綠色閃爍，顯示非安全狀態。此外，小指示燈開關的以往困擾：若將指示燈安裝在柜門內側則不易從外側看清，難以確認柜門狀態。本產品的執行器可發光，因此從外側可確認開關的狀態，并迅速確定柜門狀態，從而縮短設備停機時間，提高運轉率。

閉合門·閃爍告知非安全狀態

開啟門·明亮紅色亮起告知

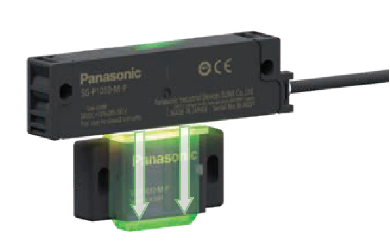

在執行器中采用先進的

「指示燈透過方式」

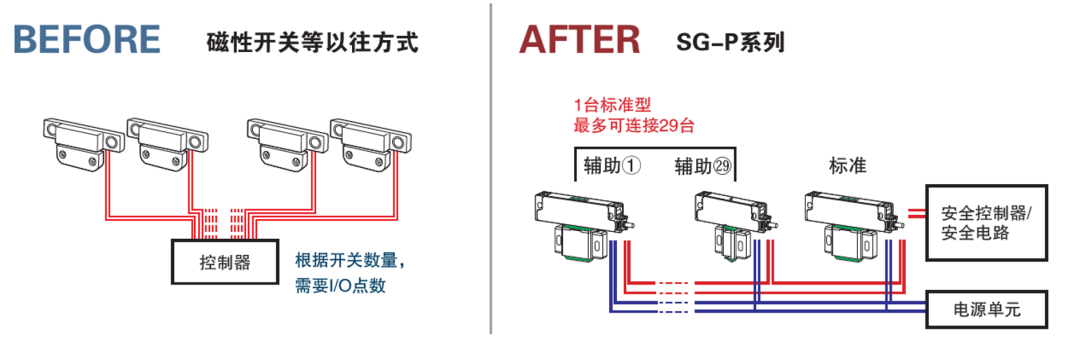

采用母子結構，節省配線，最多可串聯30個

1個母機(標準開關)最多可連接29個子機(輔助開關)，開關最多可串聯30個。僅母機輸出結果，可節省設備配線。

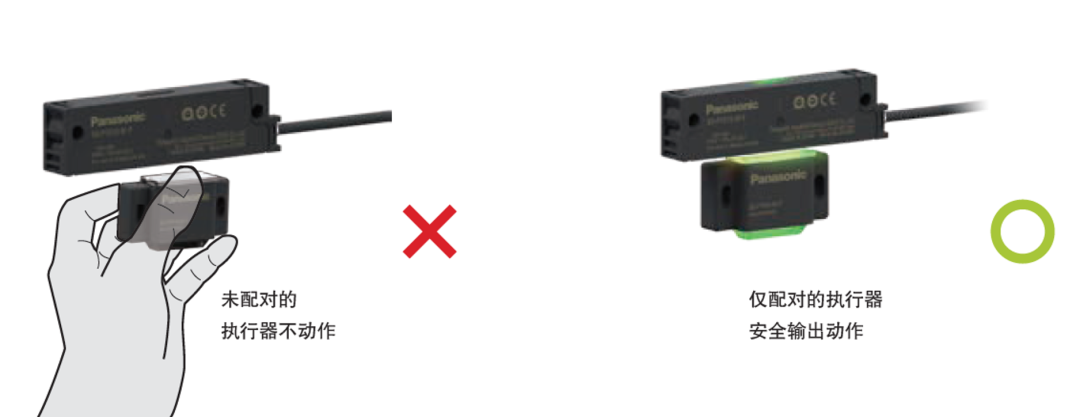

防止連鎖功能失效

生產現場進行維護，打開設備柜門作業時，如故意造成聯鎖功能失效，將會造成因其他人員未注意到設備內的作業員，而啟動設備，引起事故危險。本產品只檢測RFID配對成功的開關執行器(※1)，防止故意造成開關失效。并通過支持ISO14119(※2)編碼級，可提高作業員的安全。

(※1)使用微弱電波讀寫傳動裝置個體信息的方式

(※2)機械安全保護裝置相關的聯鎖裝置設計及選定的一般要求事項

02 主要用途

激光刻印裝置的

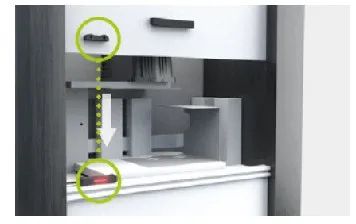

升降門

電子零件檢查裝置的

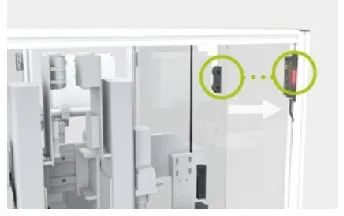

滑動門

大型設備的

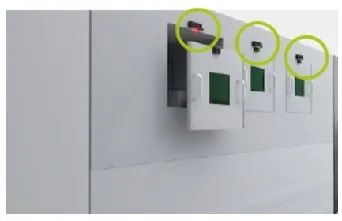

維護門

03 對象產品

(注1)：僅輔助型時無法使用。使用1臺時，使用標準型。串聯連接多臺使用時，配套使用標準型和輔助型。

(注2)：去掉型號中的“-”，再在開頭加上“U”后即為訂貨產品號。
