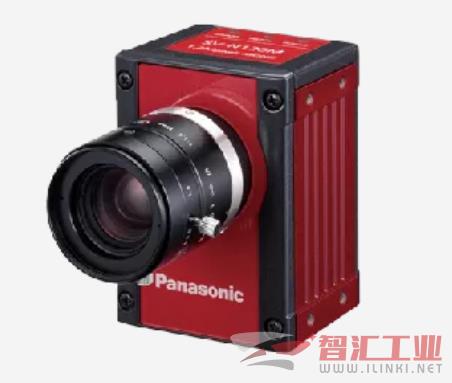

可輕松進行高精度檢查、測量及定位的圖像傳感器 「SV系列」新機種上市

松下電器產業株式會社 機電解決方案公司(以下簡稱為松下) 已開發了可輕松進行高精度圖像處理及檢測的圖像傳感器 「SV系列」 ，本次將于7月追加發售彩色1.2M、彩色/單色3M、彩色/單色5M機型。同時對功能進行拓展，以進一步強化檢查應用的對應能力。

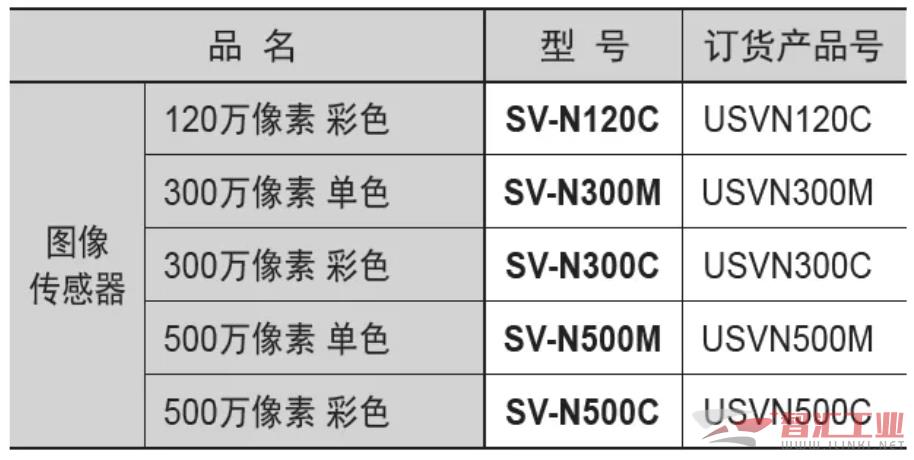

1、新發售機種

2、主要功能追加

·輪廓匹配功能

與以往商品PV系列相比，其檢測能力、速度都有所提升。

·彩色處理功能

新追加HSV顏色空間的檢查。

·校準功能

·FTP客戶端功能

·EtherNet/IP對應

※ 將Image Receiver版本升級到Ver.2.10，以對應此次的新機型。

3、產品發展歷程

松下于1987年推出首款圖像處理裝置「Image Checker」 以來, 以圖像處理、檢測技術為基礎，通過擴充產品陣容,為圖像處理和檢測領域的技術進步做出了貢獻。

本產品以緊湊的機身尺寸實現了業界高水準的高速檢查技術,為提高生產效率和構筑可追溯性做出了貢獻。今后我們將繼續致力于開拓本土及海外市場。

4、以往應用問題

本公司傳統的分體型圖像處理產品,難以對應電機、電子元器件以及制藥行業客戶所需的高速檢查需求。此外,由于操作性專業性較高,對于初次接觸的客戶使用難度較大。

5、新機種解決方案

在制造過程中使用大量圖像處理裝置的電機、電子零部件和醫藥行業中,對于檢查高速化和縮短導入圖像處理檢查系統的調試時間、減少檢查工序耗時的需求日益高漲。松下通過改良CMOS傳感器和CPU及使用專有算法和各種檢查功能,在各種情況下均能實現業界高級別的高速成像和高速檢查技術。

它還具有遠程監控功能,因此有助于減少制造現場檢查攝像機的定位和調整工序。此外,通過高速圖像壓縮和高速圖像輸出,使構建可追溯性的 「檢查圖像全部保存」 也成為可能。同時支持被廣泛采用的開放式網絡EtherNet/IP ,與外圍設備的配套性高。

6、產品應用

芯片部件的方向判斷,托盤內的IC個數計數,扁平電纜的排布檢查等。

7、特點

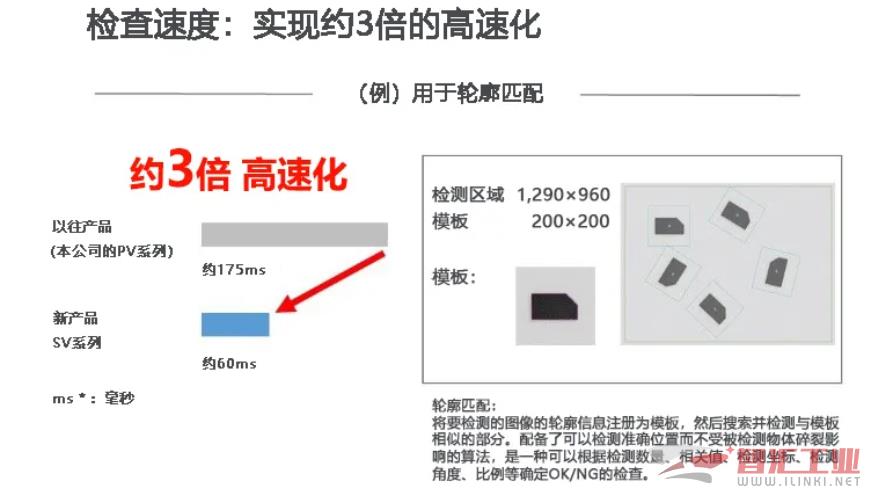

1. 高速攝像,高速檢查,可實現「檢查圖像全部保存」,業界高水準的高速檢查技術。

該產品在緊湊的機身上搭載了高速CMOS傳感器,雙核CPU和千兆以太網,并采用了專有算法,實現了業界高水準的高速成像和高速檢查 (約為原來的3倍) 。此外,傳統的圖像處理裝置在檢查后才會對圖像進行壓縮，本產品則是JPEG文件圖像的壓縮與檢查一并執行。由此大大縮短了從拍攝到輸出的時間,檢查圖像全部保存從而有助于建立可追溯性。

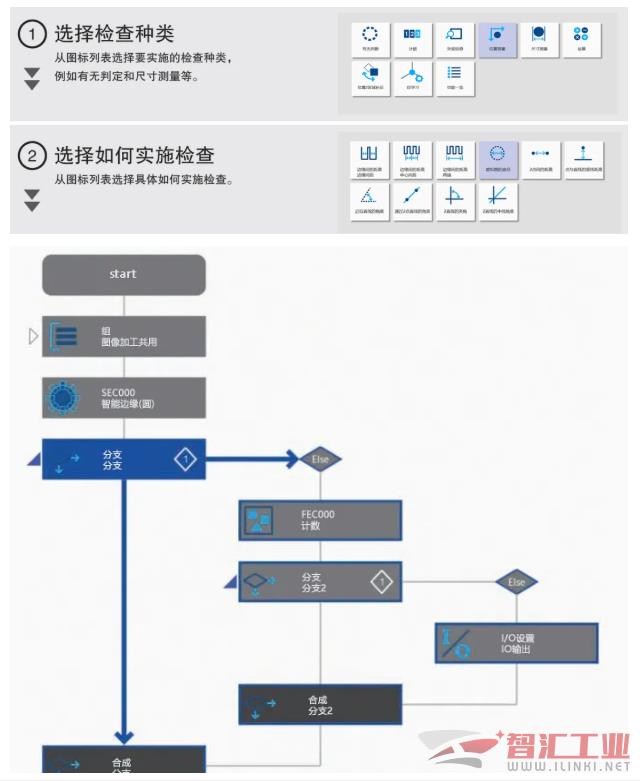

2. 具有豐富的檢查應用程序，可柔性設置需執行的檢查

一體型圖像傳感器搭載了分體機所具有的外觀檢查、尺寸測量和計數等多種豐富的檢查功能。除了OK/NG判別之外,還可以通過數值輸出測量結果,并且可以根據流程圖式的檢查設置和變量功能靈活地響應各種檢查。此外,只需根據目的選擇圖標,即可輕松地進行檢查設置。

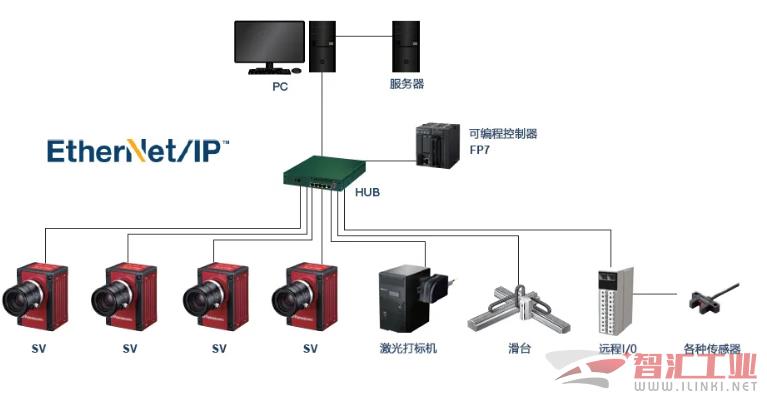

3. 增強網絡功能,實現遠程監控等

到目前為止,當啟動圖像處理檢查系統或改變檢查條件、調整相機位置等時,必須在檢查設備上安裝的屏幕前現場進行。出于這個原因,圖像處理工程師會經常被派駐到制造現場,需要在辦公室及現場屏幕和攝像機之間來回往復工作。使用松下本產品后,可以通過使用內置Web服務器「Web Console」 在辦公室內遠程監控處于現場的檢查屏幕和檢查狀態,有助于減少制造現場的調整工時。此外,我們正在增強網絡功能,使用FTP客戶端功能(*) 將檢查圖像全部保存到外部服務器,并支持EtherNet/IP。

*FTP客戶端功能:連接具有網絡功能的硬盤的功能。

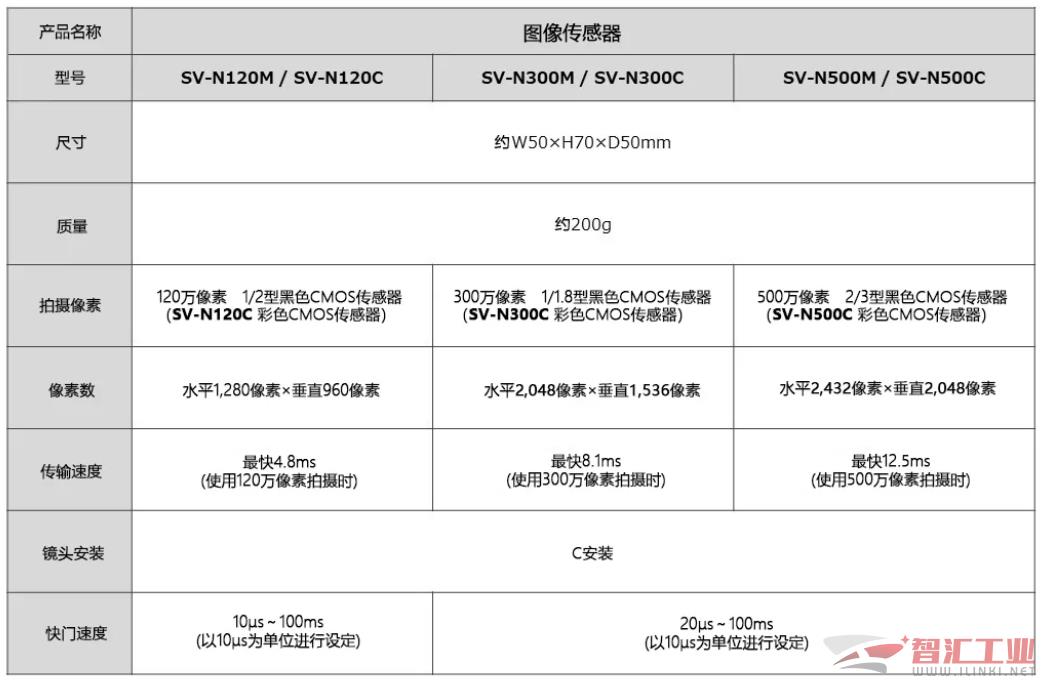

8、產品規格
