機器視覺圖像處理裝置 PV260

伴隨單軸、直交、桌面、標量機器人等機器人市場的迅速擴大，對機器視覺的需求也在不斷增加。松下專注于機器人的應用，開發了搭載4大機械手專有功能的機器視覺機型。這不僅提高了生產力，還大大減少了機器人設定、維護、機型更替等所耗費的工時。

■ 主要特點

1

4大功能有效削減機器手的設定時間

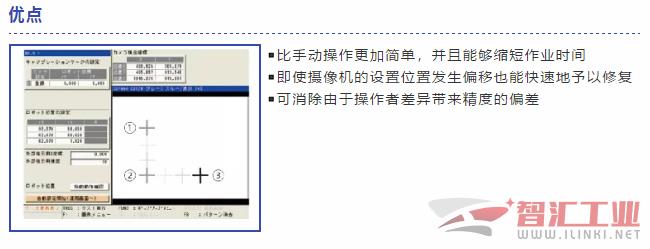

自動校準功能

在PV260產品中只需在3～4處登錄坐標，即可簡單地將攝像機坐標系轉換為機械手坐標系。

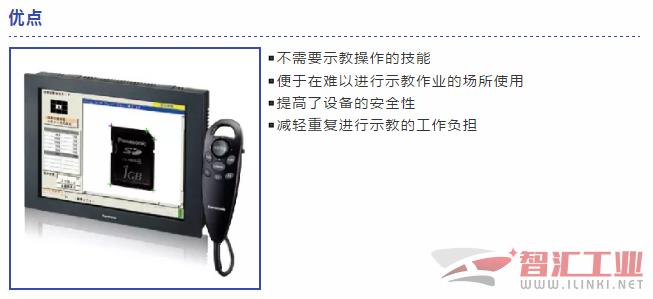

示教輔助功能

可觀看拍攝的圖像的同時在PV260設定畫面上進行機械手的示教作業，以此取代了以往那樣在操作機械手專用的示教盒同時進行示教作業的方式。用操作手柄操作可實現直觀性的示教作業。

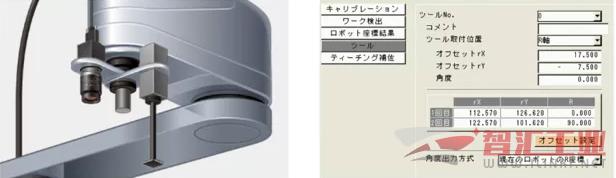

工具坐標系補償功能

只需登錄安裝在機械手本體上的工具的2點坐標，即可通過自動計算，將工具坐標系轉換為機械手坐標系。

直接通信功能

能夠與各生產廠家的機械手進行直接通信。只需選擇機械手制造廠和機器人種類等簡單操作便可實現通信，因此可以削減PLC編程工時。

2

可利用操作手柄進行機械手的工作

能夠通過操作手柄的操作來驅動機械手工作，并輕而易舉地進行自動校準及示教輔助等拍攝位置的調整。

3

設定軟件 PVWIN260

能在PC上再現作為機械手視覺系統的檢查結果;利用連續模擬和數據采集，能夠高效率地進行設定數據的制作、修改以及驗證作業 。

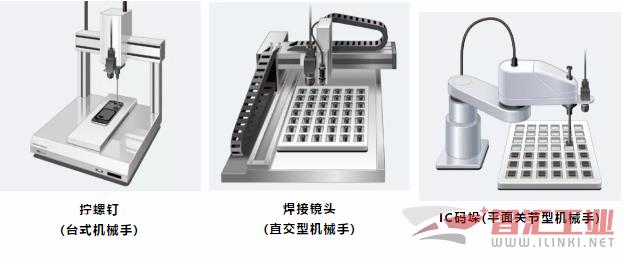

■ 應用示例

機器視覺圖像處理裝置PV 260相關網頁：

https://device.panasonic.cn/ac/c/fasys/vision/mic/pv260/index.jsp?referer_url=PV260WeChat202012
