- 松下高速度、高性能、高層級FP-XH系列來襲！
- 2021年08月16日 來源：智匯工業
提要：配備有Ethernet(注)、USB、RS232C、RS485/422(注)等各種通信端口 (注)：使用擴展插件時

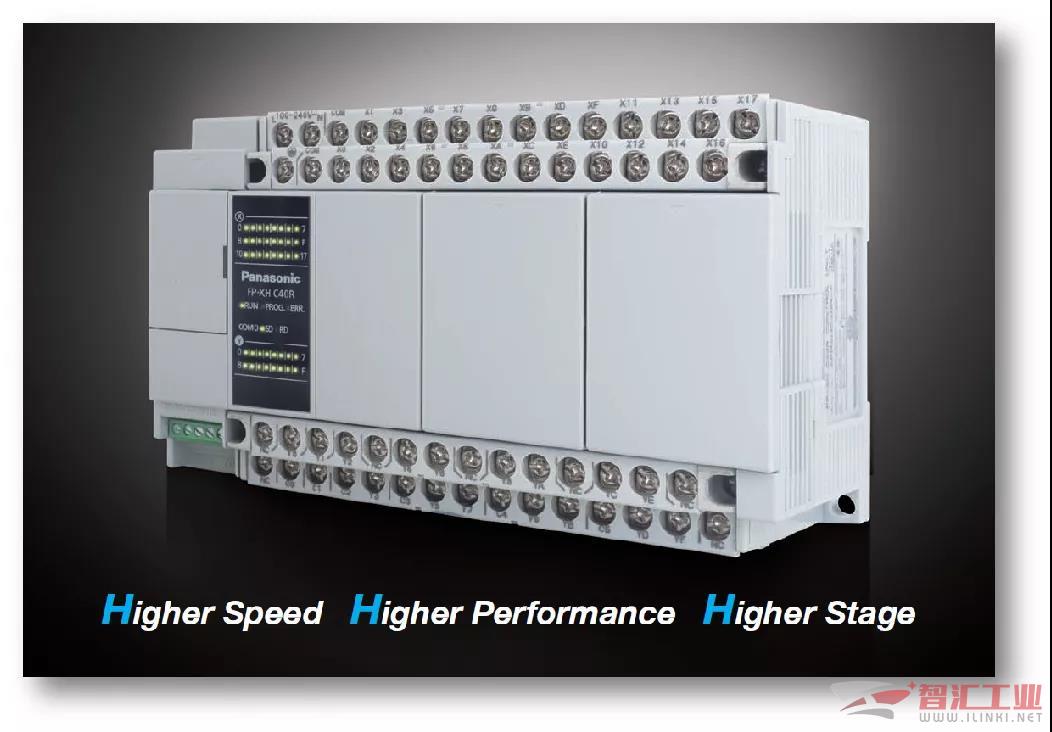

高速度、高性能、高層級
FP-XH系列
下文將詳細介紹FP-XH系列的各個產品，
總有一款適合您!
01

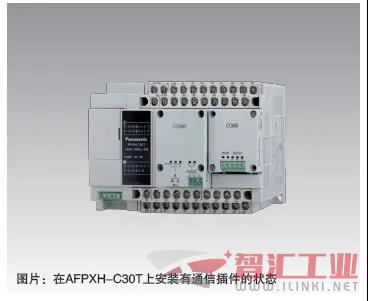

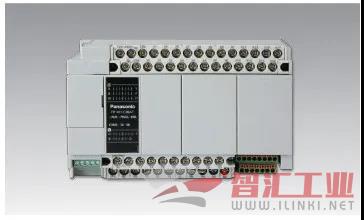

FP-XH 通用型
基本性能高，功能豐富，陣容強大，用途廣泛。
產品特點
高速·高性能
??基本命令：5k步內0.04μs/步，掃描周期：5K步內0.5ms
??默認32k的大容量(14點機型16k)，程序/寄存器3檔容量切換
??配備高速脈沖輸出和高速計數功能
位置控制
??全部通道，最高速達100kHz，最大6通道高速脈沖輸出
??直線插補、原點復位、重復動作等多功能運動控制
??位置控制種類豐富：E點、P點、C點和J點控制
擴展性與兼容性
??可對應各種I/O、模擬量、通信擴展能力
??豐富的擴展插件和擴展單元，最大可至452點
??同時擴展4通道通信(用2個擴展插件)
??現存的FP-X程序可共通使用(新位置控制功能需要新編程方式修改)
??兼容現存的FP-X擴展插件、FP-X0/FP-X擴展單元以及FP0適配器等
通信
??標準配備Mini USB 2.0通信，端子臺式 RS232C通信口，無需插件的PC-Link
??擴展RS485通信插件，最大可實現16臺控制單元的數據共享
??對應Modbus協議
02

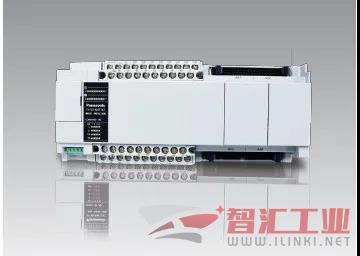

FP-XH 運動型
最大4軸控制(Max4Mpps)，實現高性能定位控制。
產品特點
搭載高速運算CPU，實現快速應答
基本指令5k步內0.04μs/步，掃描周期5K步內0.5ms
配置專用定位IC，實現高性能定位控制
??最大4軸控制(MAX4Mpps)，每軸可控制600個動作
??設定支持多種位置控制模式
目標速度變更·移動量變更
??在位置控制過程中，目標速度及移動量都可以變更
??可根據設備的狀態對應調整
03
FP-XH C38AT
可實現基本指令0.04μs/步&16bits高精度模擬量輸入4ch、輸出2ch
產品特點
大容量程序存儲器
程序容量/寄存器容量4檔可調，最大可達64k步
內置日歷/時鐘
可保存年，月，日，時，分，秒及星期
輸出過流保護功能
多軸定位控制
內置4軸100kHz的高速脈沖輸出功能
配備通道通信端口
配備有Ethernet(注)、USB、RS232C、RS485/422(注)等各種通信端口
(注)：使用擴展插件時
04

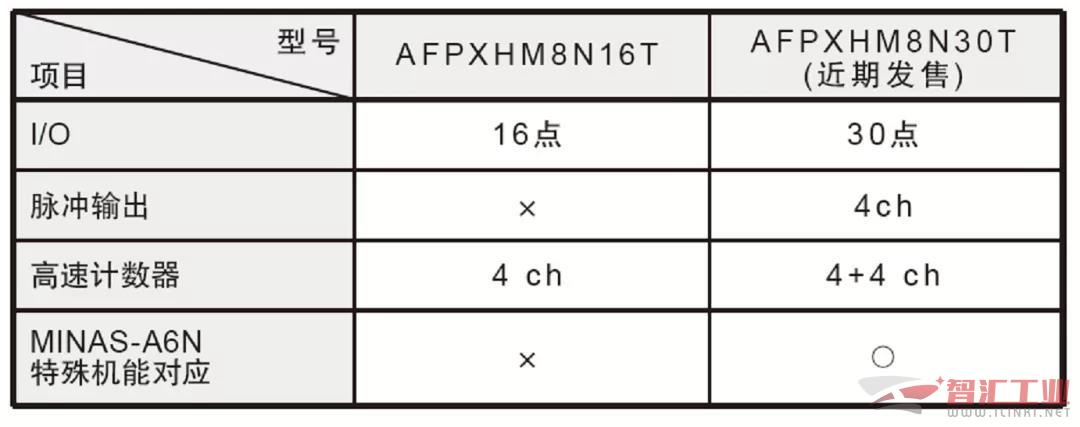

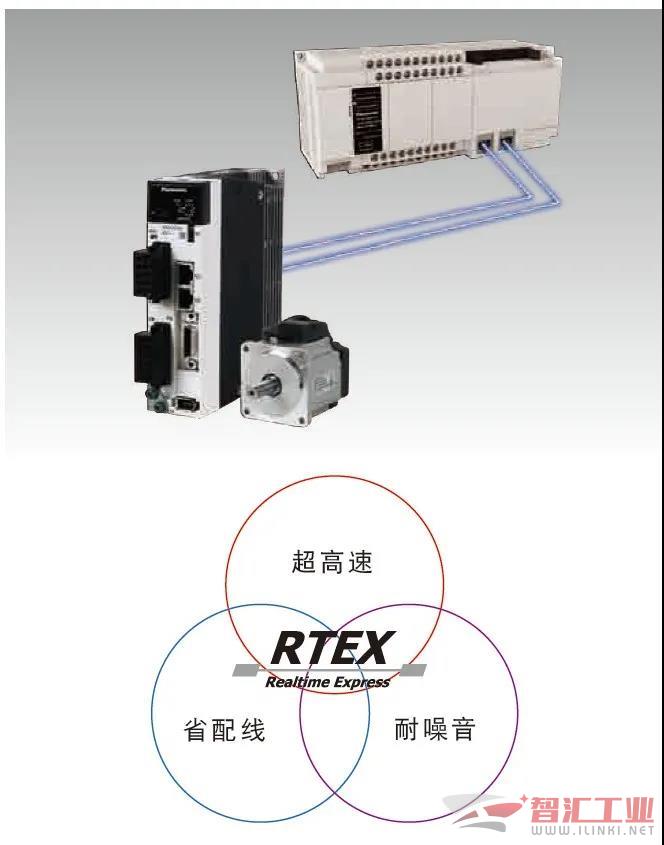

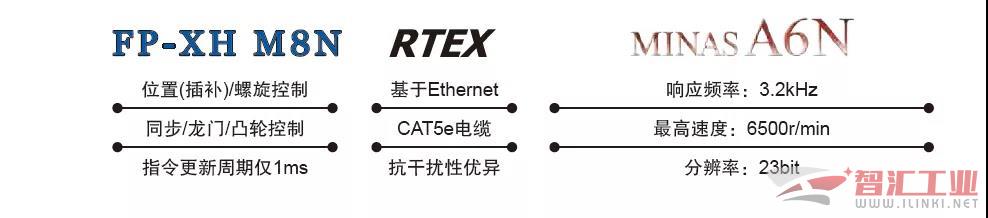

FP-XH RTEX
一站式解決方案 One-stop Solution

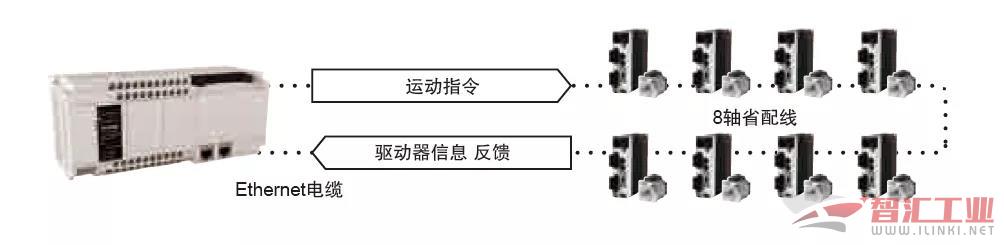

RTEX(Realtime Express)是為了實現伺服電機控制更高的同步性、實時性，松下特定開發的網絡總線系統。
產品特點
簡單
無須復雜的配線，可減少設計工時和配線工時
高功能
以高速網絡和高性能伺服實現同步控制

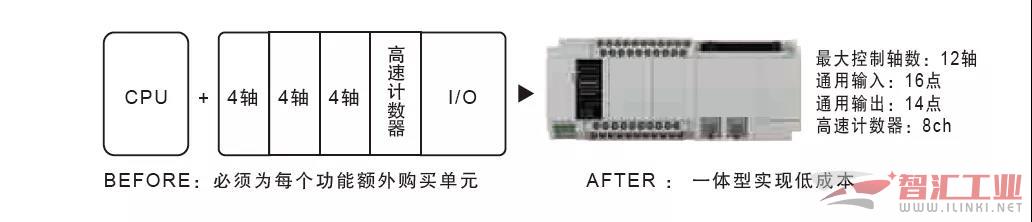

成本
一體型控制器，無須擴展單元
05

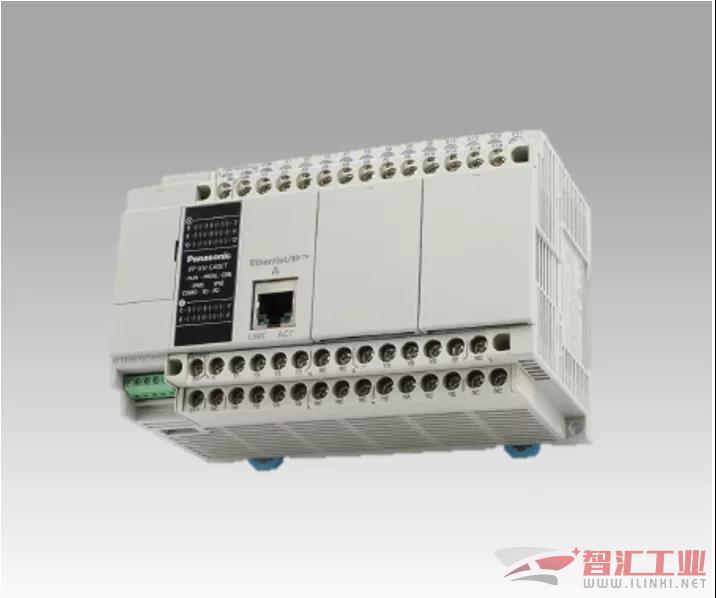

FP-XH Ethernet
配備Ethernet端口的高性能PLC
產品特點
本體集成高速Ethernet接口
??支持100BASE-TX、10BASE-T的Ethernet接口通信
??支持MEWTOCOL、通用通信、MODBUS TCP、EtherNet/IP、MC協議
大容量可變存儲
??程序容量4檔可調：64k/40k/32k/24k步
??數據容量對應變化：12k/24k/32k/64k字
強大的擴展性
??控制點數：MAX380點
??對應EtherNet/IP協議，通過HUB可簡單連接各種機械手、PLC，進行控制的通信
高速運算處理及定位
??前10k步基本指令：0.04us/步，應用指令：0.14us/步
??高速脈沖輸出：6ch*100KHz(僅FP-XH C60T商品)

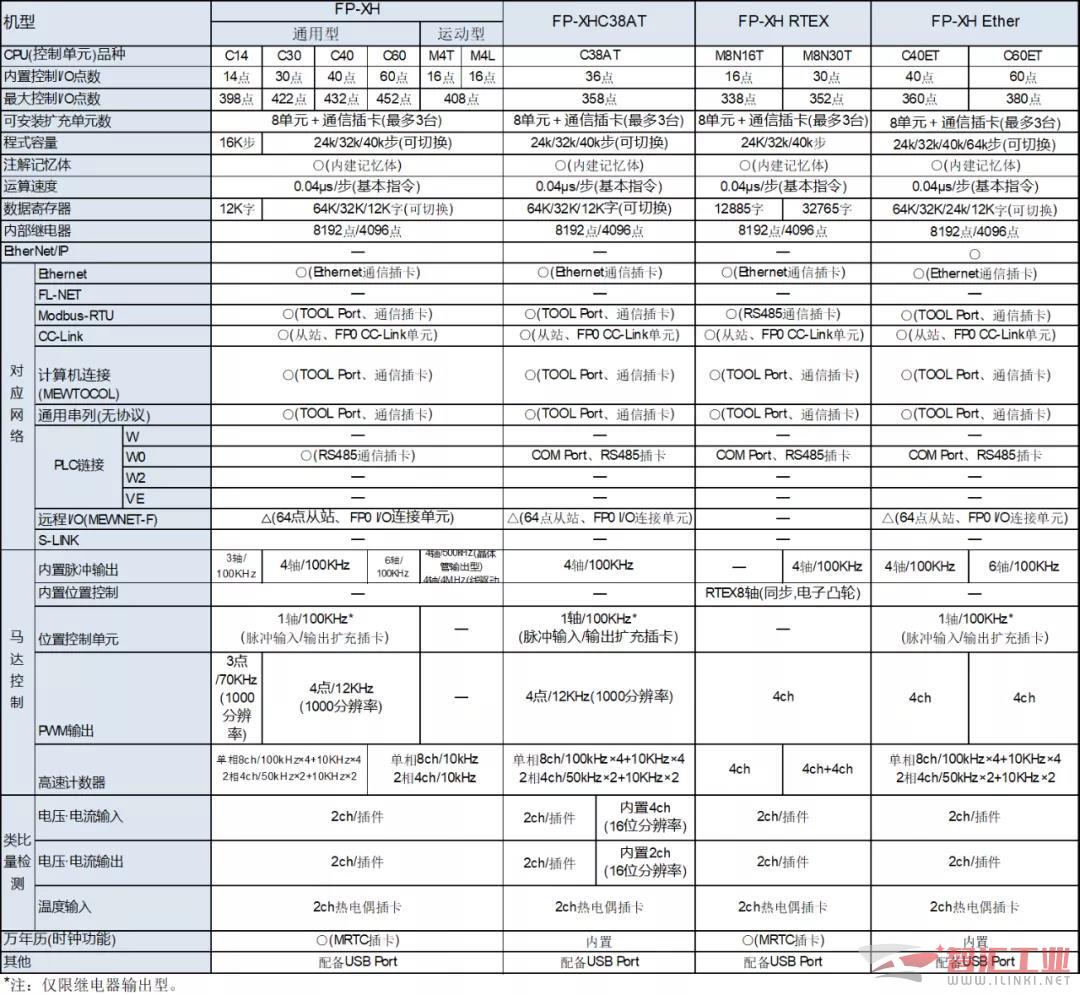

機種選型表
點擊了解更多FP-XH產品信息：
