高速多點激光位移傳感器HL-D1000系列

產品亮點

· 適用于精密測量任務

· 緊湊型、智能型一體化設計

· 支持二次開發

產品概要

1.智能型一體化設計

? 適用于測量輪廓信息的同時需要計算常用參數的應用任務。例如：臺階高度、間隙寬度、相對位置等。

? 提供即插即用解決方案，適用于從簡單到復雜的各種測量任務，避免基于外部控制器或個人電腦的額外計算。

? 支持在線實時，高速測量，適合靜態、動態機械手和機器人等應用領域。

2.多樣化應用領域

? 在線實時測量、段差、角度、間隙等

? 每條掃描線上最高實現1280個測量點

? 測量頻率最高2000掃描線/秒

? 即時傳輸輪廓或測量數據

? 可提供物體3D影像數據

? 具備激光停止功能

3.多樣化端口

? 千兆比特Ethernet (GigE Vision)

? 串口RS422(半雙工)

? 多功能集成端口

? 提供模式切換、觸發和編碼器輸入

? 可在PC端調試和配置傳感器

? 通過Modbus TCP輸出測量數據

? 通過UDP快速輸出測量數據

4.實時表面補光技術

動態適應快速變化的表面

? 激光輪廓儀采用漫反射激光。反射光光強很大程度上取決于被測物體的表面屬性，諸如顏色、光滑度和吸光性等因素。

? 實時表面補光技術使探頭在測量快速表面特性變化時，仍然可以提供穩定的測量結果。曝光時間和反光探測閾值的實時自適應，使在被測物性質快速變化時，用戶無需手動設置傳感器參數就可以獲得穩定的測量結果。

5.設計及調試軟件

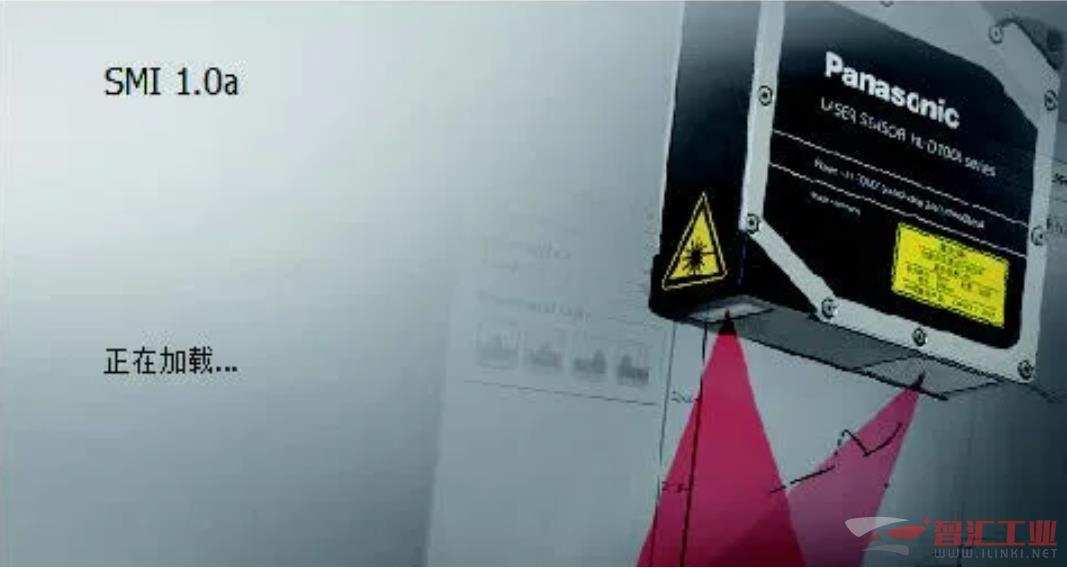

配置專用軟件HL-D1000 SMI

? 操作簡便，適合復雜測量任務

? 傳感器探頭內部完成數據評估，無需外接控制器

? 最多8項測量可以同時進行

? 可以進行在線測量，線下分析

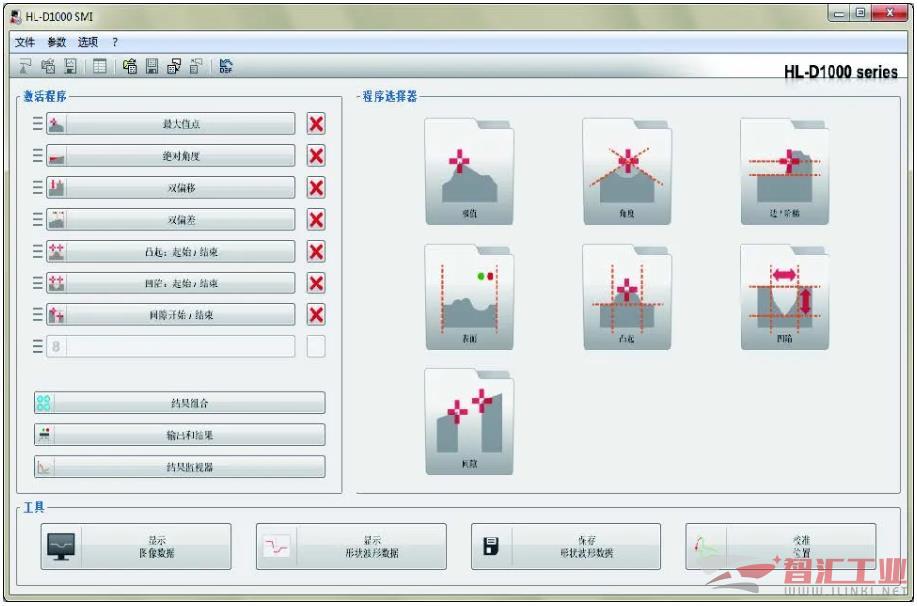

檢測項目選擇

寬度高度

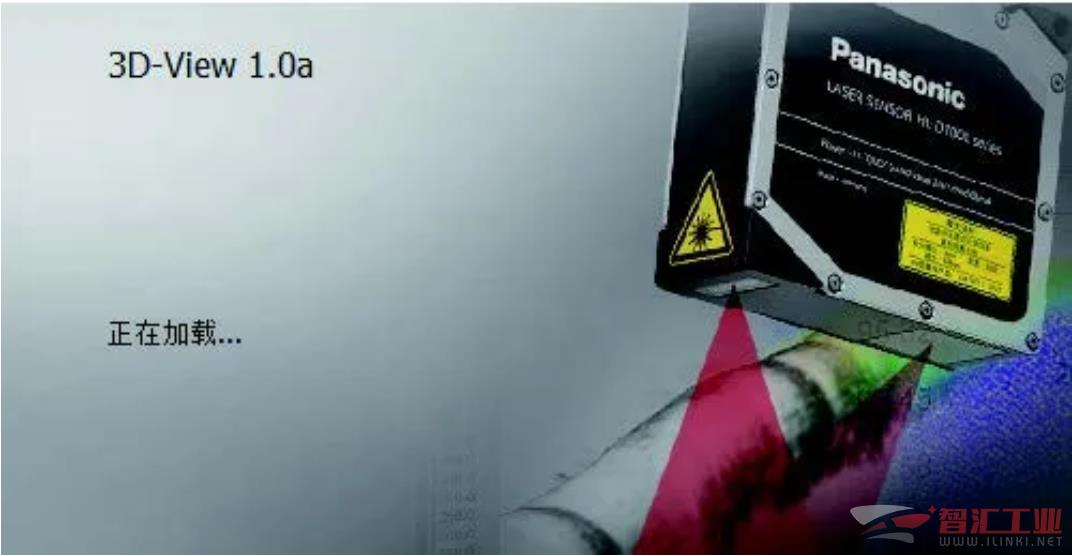

6.可搭載3D效果展示軟件

? 顯示輪廓順序

? 離線或?qū)崟r顯示輪廓

? 每個點的強度和顯示或輸出

7.支持用戶二次開發

? 界面化操作，便捷配置

? 一體機內部直接分析和評估

? 8種不同檢測模式同時測量

? 多種測量模式自由組合與搭配

? 實時生成3D影像

? 適用于C、C++、C#的庫文件

? LabView驅動

? 免費軟件，庫文件和固件升級

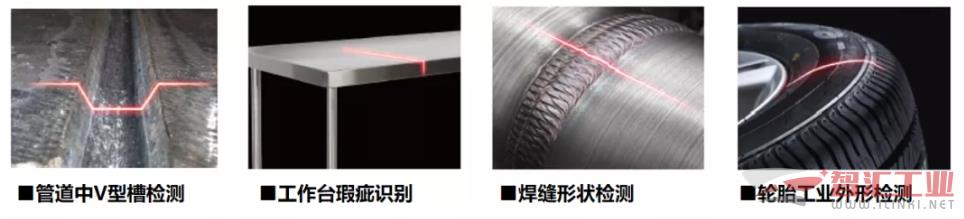

主要用途

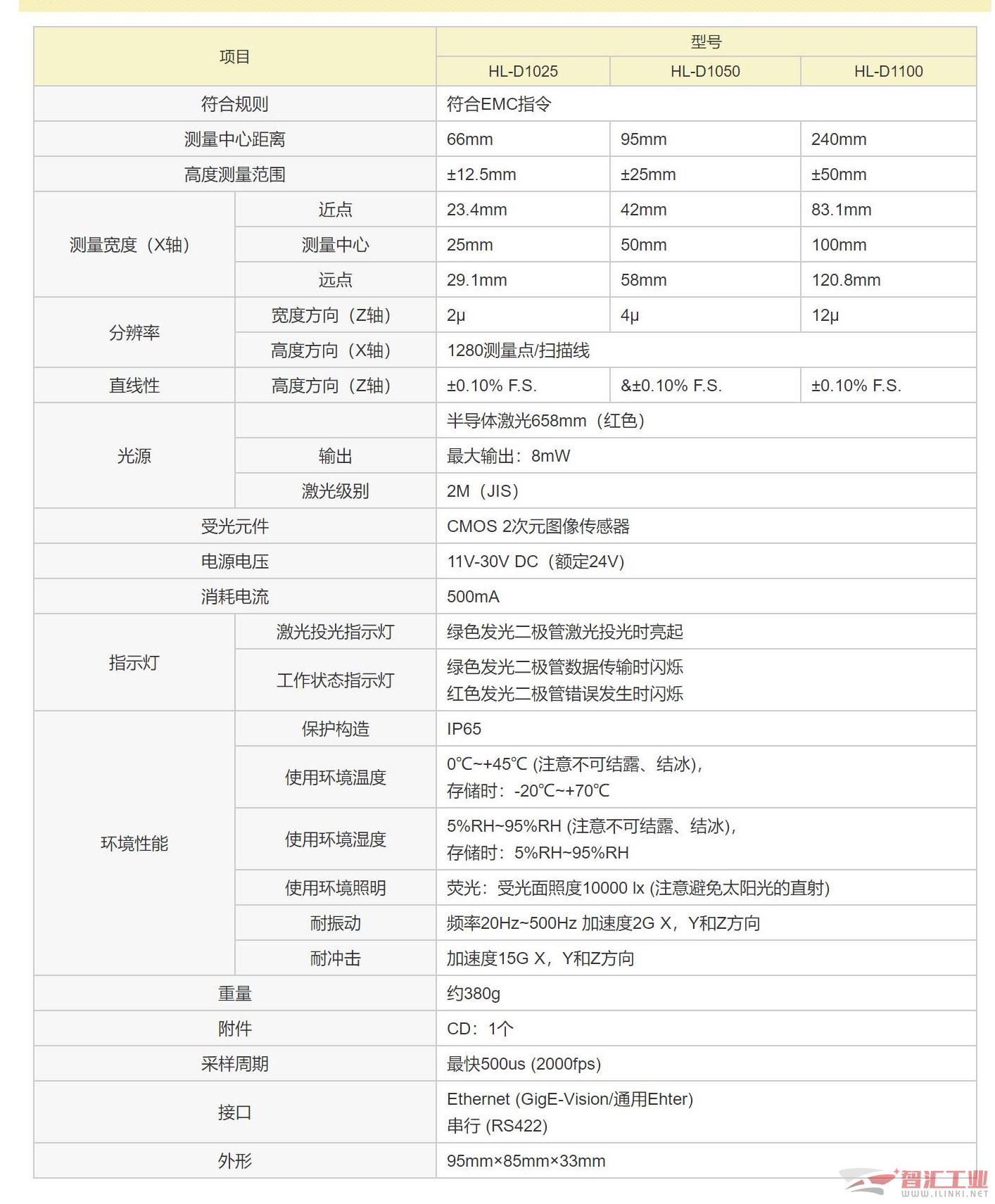

主要規格

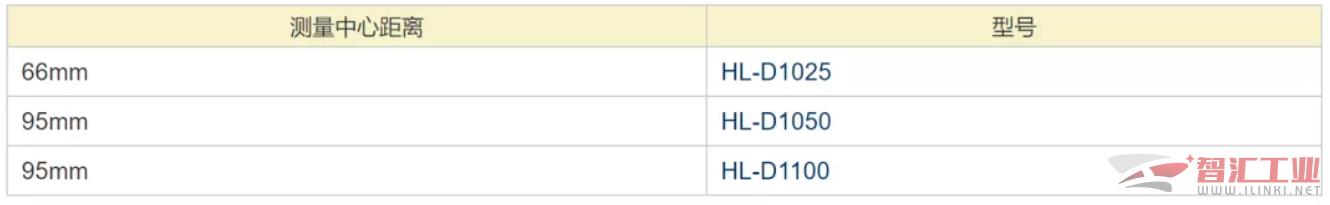

主要種類
