- 固德威工商業光伏陽光棚 | 兼顧美觀與實用的綠色解決方案
- 2024年10月13日 來源：互聯網
提要：光伏建筑一體化作為一種新型的能源解決方案，正逐漸走進大眾視野。它在主張光伏與建筑高度融合的同時，更考慮到防水防火抗風揭美觀等性能需求。工商業光伏陽光棚作為一種把光伏發電系統融入建筑物的發電模式，正成為很多企業的新選擇，也為光伏行業帶來了新的機遇。
隨著“綠色理念”的逐步推廣，節能降耗生產方式逐步深入人心。太陽能光伏發電作為新能源領域的重要組成部分，迎來黃金期。傳統光伏經過近10年的發展，技術水平和市場接受度都較高，但仍在防水性能、美觀度等方面有所不足。
光伏建筑一體化作為一種新型的能源解決方案，正逐漸走進大眾視野。它在主張光伏與建筑高度融合的同時，更考慮到防水防火抗風揭美觀等性能需求。工商業光伏陽光棚作為一種把光伏發電系統融入建筑物的發電模式，正成為很多企業的新選擇，也為光伏行業帶來了新的機遇。
一、工商業光伏陽光棚應用場景
工商業光伏陽光棚是指把光伏發電系統以BIPV形式（光伏建筑一體化）充分融入建筑物，利用光能進行發電。這種形式，不僅可以留出更多空間，保留傳統陽光棚的實用功能，所發電力還可實現自發自用以及余電上網，既環保又美觀實用，真正做到綠色節能。
目前，工商業光伏陽光棚應用場景多樣。無論是商業樓宇、產業園區或者是工業廠房屋頂，只要光照條件良好，并且有足夠的安裝空間，都可以安裝工商業光伏陽光棚。同時，還可以根據業主個性化需求進行外觀定制，滿足多重需求。
二、工商業光伏陽光棚市場空間分析
隨著全球?qū)稍偕茉葱枨蟮脑鲩L和國家對新能源產業的支持，工商業光伏陽光棚市場正迅速擴大。同時，伴隨著技術的不斷進步，工商業光伏陽光棚也在更多領域得到應用。

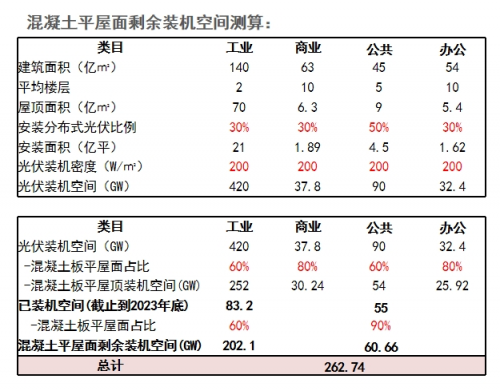

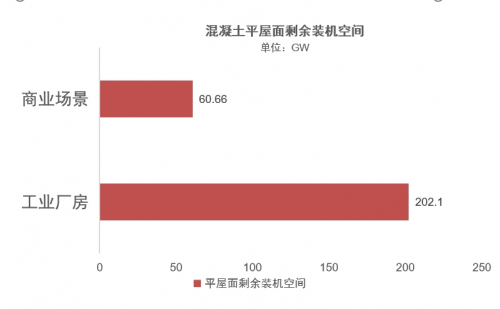

經測算，按工業、商業和辦公樓宇屋頂光伏安裝比例30%，公共建筑屋頂光伏安裝比例50%，既有工商業平屋頂光伏剩余裝機空間約為262.74GW。如陽光棚滲透率達10%，工商業屋頂光伏陽光棚裝機空間將達26.3GW，若滲透率達30%，裝機空間將達78.9GW。
三、固德威北極工商業陽光棚優勢
固德威北極系列專為屋面防水而生，它在發電功率、防水性能、美觀實用、安裝效率等方面具有顯著優勢，是安裝工商業光伏陽光棚的優質選擇，能夠滿足對陽光棚的各種要求。
高效發電，經濟性強

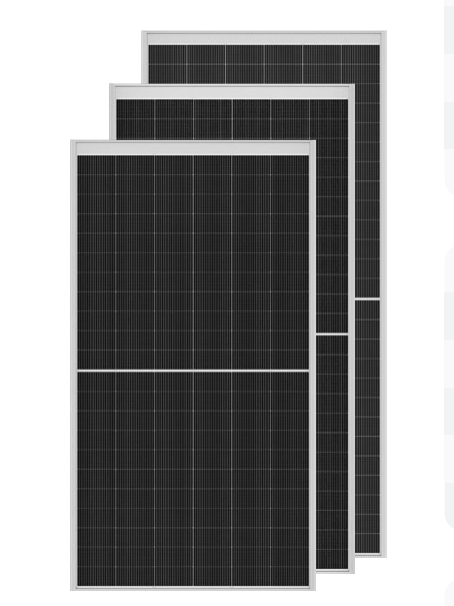

北極系列產品單塊發電功率最高達到630W，具有優異的發電轉換效率，可實現高效發電，具有較強的經濟性。
結構可靠，荷載力強
為了在高效發電的同時盡可能減少風壓雪載對面板的影響，固德威在北極產品版型設計中，為邊框增設腔體結構以提升邊框強度，加強產品的結構可靠性，提高產品的荷載能力。當前，北極邊框強度高出常規組件約20%。
?防水性強，杜絕漏水隱患
與市場上傳統的光伏組件+導水槽的排水方式相比，北極創新的結構設計、將每塊邊框的部分集成了排水系統，單瓦分散式排水杜絕漏水隱患。
?內部整潔美觀，施工便捷
無導水槽設計，使得內部施工更加簡潔美觀，同時對于施工更便捷、安全、高效。
?降低室內溫度，有效保溫
通過光伏建材將光能轉成電能，光伏建材相當于隔熱層，在夏天可以有效降低室內溫度3-6度，冬天可以有效保溫。
四、北極工商業陽光棚系統解決方案
固德威為北極工商業陽光棚提供系統解決方案，確保實用功能與美觀性并存。在做完主體鋼結構后，北極系列需要對檁條間距進行一定的限制。根據施工指導手冊，及與固德威溝通后的設計圖紙進行檁條的布置。產品采用上下搭接的形式進行安裝，形成類似于瓦屋面的結構形式，同時北極系列的產品，邊框集成了導水槽的功能，形成單塊產品分散排水的效果，防水性能優異。

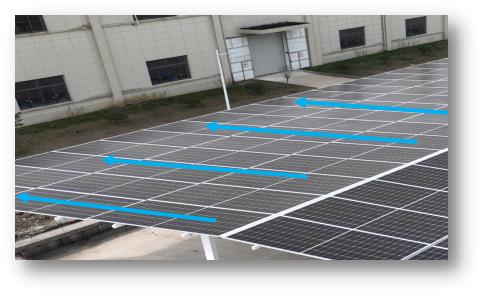

單瓦分散排水示意圖
每塊產品在安裝的時候預留一定的搭接距離，避免產品上下搭接對于電池片有陰影遮擋的影響，同時每塊產品安裝有限位掛鉤，便于施工傻瓜式找到搭接位置。
限位掛鉤展示圖

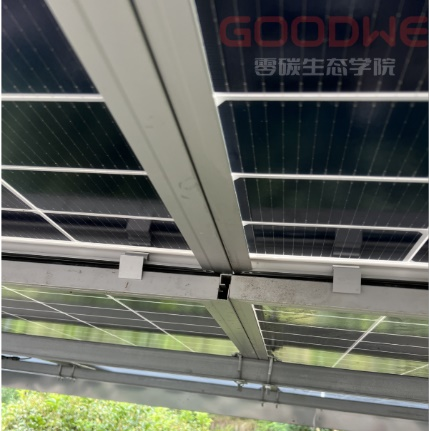

針對陽光棚場景兼容下安裝的方案，施工方可以站在鋼結構下方進行產品的安裝。安裝配件也十分簡單，利用抱箍和兩種壓件將產品固定在鋼結構的檁條上即可。

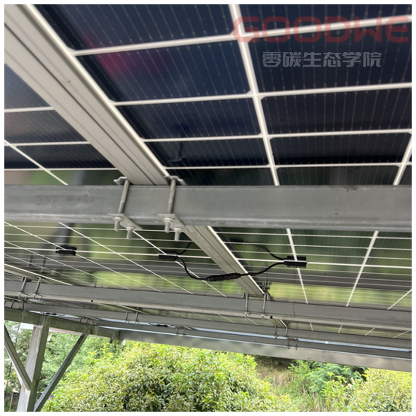

下安裝抱箍展示圖
除了光電建材的安裝便捷外，固德威提供從光電建材、逆變器、儲能系統及智慧能源平臺在內的光伏整體解決方案。幫助您一站式搭建屬于自己的工商業光伏陽光棚。
五、案例分析

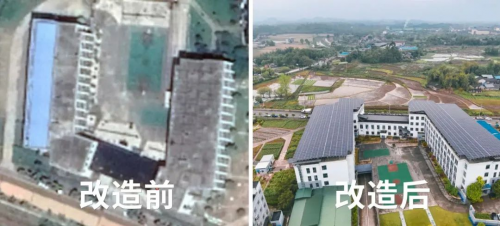

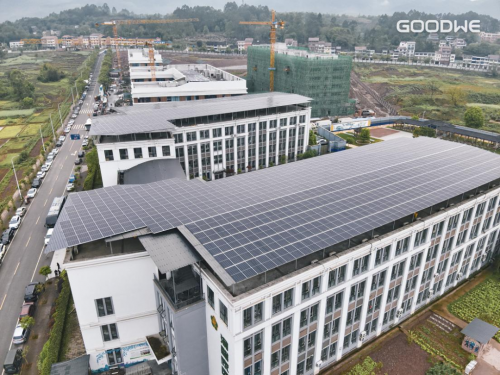

（一）重慶長壽區精神衛生中心光伏改建項目
?項目簡介
項目采用北極系列產品，總裝機容量640.2kW，首年發電量67.9萬度，30年等效減排15469噸CO?，30年等效種植139363棵。
?難點及解決措施
難點1：混凝土屋面長時間的老化開裂屋面存在滲水的情況。
措施1：光伏平改坡造型為“人”字坡，考慮到屋面高度限制，單坡的排水坡度為5%，這樣可以保證下檐口落在女兒墻位置。
難點2：屋頂?shù)拿娣e有限而用電需求日益增高，常規的組件做法利用率低。
措施2：針對屋面的造型、屋面平改坡的高度、屋頂炮樓等位置的處理。屋頂?shù)恼麄€(gè)區域覆蓋光伏，大大提高了裝機量。

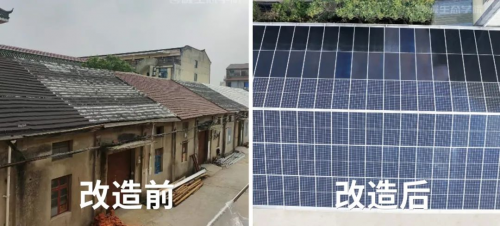

（二）湖州織里鎮紡織廠光伏改建項目
項目簡介
項目采用北極系列產品，總裝機容量379.5kW，首年發電量40.2萬度，30年等效減排9170噸CO?，30年等效種植82612棵。
難點及解決措施
難點1：自建倉庫為木結構屋頂，且使用時間較長，結構承載力不足。
措施1：將原有自建倉庫的木結構屋頂改造為鋼結構，承載力大幅度提升，滿足建設要求。
難點2：屋頂坡度較大、室內無操作空間、無安全防護設施 ，屋面施工難度較大，且存在漏雨現象。
措施2：在尊重建筑基本功能的前提下，將屋面坡角放至15度；室內搭建腳手架，滿足登高需求；采用下安裝形式，無需頻繁上至屋面，在保證發電量的同時，確保了光伏屋面的防水效果。
難點3：由于現場環境復雜多樣，需改動原有屋頂坡度，用鋼結構替換原有結構。
措施3：根據收資圖紙復核現場情況，并進行無人機建模，設計、優化、深化鋼結構及屋頂各處節點，提供方案PPT、圖紙、效果圖等支持，保證項目順利推進。
